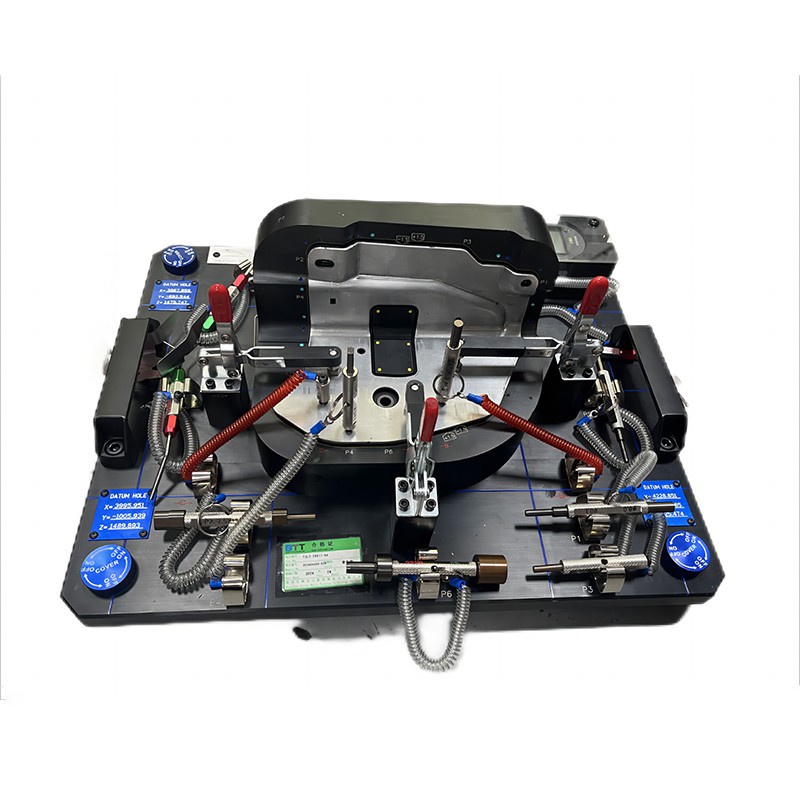

অটো চেকিং ফিক্সচার

একটি অটো চেকিং ফিক্সচার হল একটি সাধারণ টুল যা শিল্প উৎপাদন উদ্যোগগুলি দ্বারা পণ্যের বিভিন্ন মাত্রা (যেমন অ্যাপারচার, স্থানিক মাত্রা ইত্যাদি) নিয়ন্ত্রণ করতে ব্যবহৃত হয়, যা উত্পাদন দক্ষতা এবং নিয়ন্ত্রণের গুণমান উন্নত করতে এবং গণ-উত্পাদিত পণ্যগুলির জন্য উপযুক্ত, যেমন স্বয়ংচালিত যন্ত্রাংশ, পেশাদার পরিমাপের সরঞ্জামগুলি প্রতিস্থাপন করতে, যেমন মসৃণ প্লাগ গেজ, থ্রেড প্লাগ গেজ এবং ওডি গেজ।

এখানে অটো চেকিং ফিক্সচারের পদ্ধতি রয়েছে:

1. অংশ ধারালো প্রান্ত, ফাটল এবং burrs চেক করতে ভিজ্যুয়াল পরিদর্শন.
2. গর্তের আকার পরীক্ষা করতে GO এবং NOGO পিন ব্যবহার করুন।
3. যন্ত্রাংশগুলোকে ডেটাম পিন নেটপ্যাড এবং চুম্বক দিয়ে স্পর্শ করা ভালো
4. অংশটি সামঞ্জস্য করে এটিকে ভালভাবে যোগাযোগের নেটগুলিতে রাখুন এবং এটিকে X/Y1/Z1 এবং Y2/Z2 দিয়ে ল্যাক্যাট করুন৷
5. বন্ধ ক্ল্যাম্প Z1, Z2, Z3।
6. P1 পিন ব্যবহার করে গর্তের অবস্থান পরীক্ষা করুন।
7. ফিলার এবং ট্রিম গেজ ব্যবহার করে ট্রিম এবং পৃষ্ঠকে রঙের পয়েন্ট হিসাবে পরীক্ষা করুন।
8. দৃশ্যত উপাদানের প্রান্ত সনাক্ত করুন, এটি +/-1.5 লাইনের মধ্যে যোগ্য এবং এর বিপরীতে।
9. পরিদর্শন শীটে ফলাফল রেকর্ডিং.
10. ক্ল্যাম্পিং এবং অংশ অপসারণ.

মন্তব্য: পণ্য পরীক্ষা করার সময় চেকিং ফিক্সচার/গেজগুলি অবশ্যই স্থিতিশীল তাপমাত্রা এবং আর্দ্রতা সহ একটি ধুলোবিহীন পরিবেশে থাকতে হবে।
