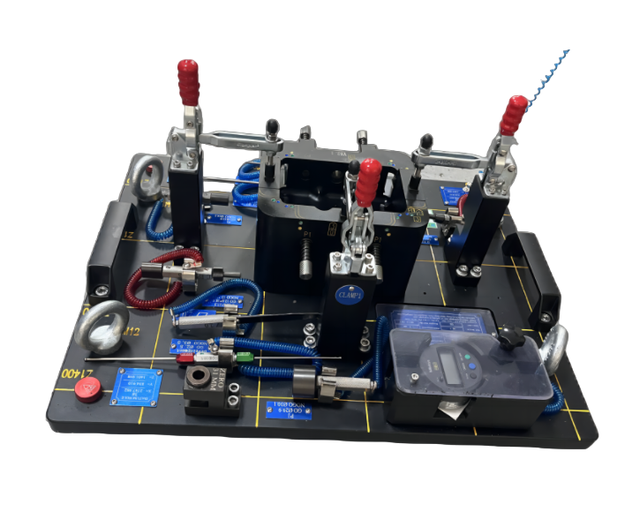

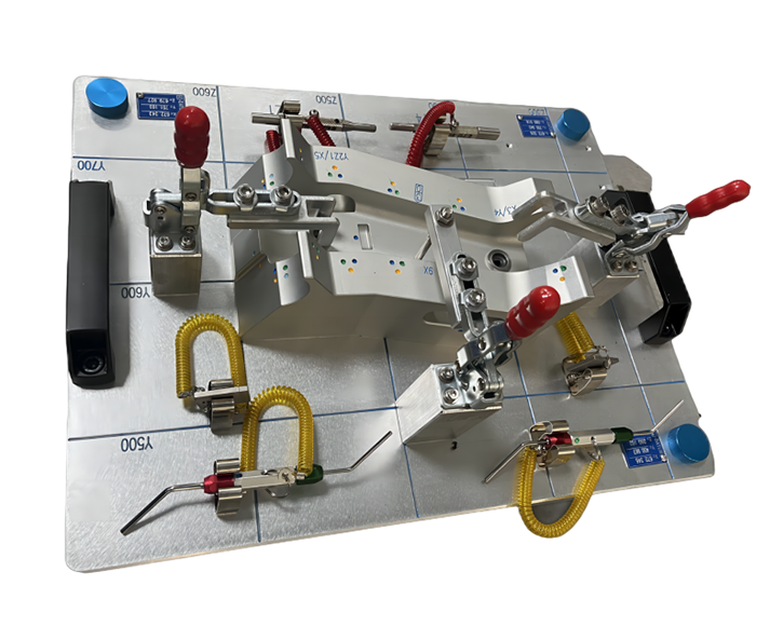

ফিক্সচার পরীক্ষা করা হচ্ছে
উচ্চ মানের চেকিং ফিক্সচার সরবরাহকারী-এইচটি টুল অ্যান্ড ডাই
স্ট্যাম্পিং ডাই এবং মোল্ড তৈরির বাইরে গিয়ে, HT টুল অ্যান্ড ডাই আমাদের স্ট্যাম্পিং প্রক্রিয়াকরণের জন্য ধাতব স্ট্যাম্পের অংশগুলি পরীক্ষা করার জন্য একটি চেকিং ফিক্সচার বা গেজ তৈরি করতে পারে। প্রতিটি পরিদর্শন গেজ টুলিং এবং চেক ফিক্সচারগুলি CMM এবং 3D স্ক্যানার চেক করা হয় এবং আমাদের গ্রাহকের পছন্দসই বৈশিষ্ট্য এবং সহনশীলতা পূরণ বা অতিক্রম করার জন্য যাচাই করা হয়।
পেশাদার দল:চেকিং ফিক্সচারের প্রতিটি অংশ সম্পূর্ণরূপে আমাদের গ্রাহকদের কাছে পৌঁছে দেওয়া হয়েছে তা নিশ্চিত করার জন্য আমরা একটি অত্যন্ত অভিজ্ঞ প্রকৌশল এবং দক্ষ টুলমেকার দল তৈরি করি।
প্রকল্প ব্যবস্থাপনা:আমরা আমাদের গ্রাহকদের সময়মতো গুণমান পরিমাপক সরবরাহ করতে শক্তিশালী প্রকল্প পরিচালনার উপর ফোকাস করি। আমাদের ব্যবস্থাপনা দল ঘনিষ্ঠভাবে জড়িত এবং সরাসরি RFQ থেকে PPAP পর্যায়ে কাজ করে।
কাস্টমাইজড পরিষেবা:আমরা আমাদের প্রতিটি ক্লায়েন্টের সাথে ভালভাবে যোগাযোগ করব এবং তাদের জন্য স্বাধীনভাবে একটি কাস্টমাইজড সমাধান তৈরি করতে তাদের কী প্রয়োজন তা শিখব।
দ্রুত প্রতিক্রিয়া:আপনি যখন আমাদের একটি তদন্ত বা অভিযোগ পাঠান না কেন, আমরা গ্রাহকের অনুরোধ অনুযায়ী অবিলম্বে প্রতিক্রিয়া জানাতে পারি।
প্রাপ্তবয়স্কদের তত্ত্বাবধান ছাড়া বাচ্চাদের একা এই পণ্যটি ব্যবহার করার অনুমতি দেবেন না, বাচ্চাদের পণ্যের আনুষাঙ্গিকগুলির সাথে একা রাখা উচিত নয়, দম বন্ধ হওয়ার ঝুঁকি।
পণ্য পরিচিতি
তারা পরীক্ষা করার জন্য ব্যবহৃত ফিক্সচার চেক করা হয়—মাত্রিক নির্ভুলতার উপর ভিত্তি করে ইতিমধ্যেই তৈরি করা উপাদানগুলির মানের নিশ্চয়তা এবং পরবর্তী অনুমোদন বা প্রত্যাখ্যান। এবং তারা প্রত্যয়িত করে যে পণ্যটি সমস্ত প্রয়োজনীয় নিরাপত্তা মানদণ্ড এবং নির্দিষ্টকরণের সাথে সঙ্গতিপূর্ণ। বিকৃতি, কম রক্ষণাবেক্ষণের খরচ এবং ভাল সুবিধা। আসুন দেখি কিভাবে ফিক্সচারগুলি সাধারণত কাজ করে।
উত্পাদন ক্ষেত্রে অ্যাপ্লিকেশন:
- মোটরগাড়ি যন্ত্রাংশ সমাবেশ:
চেকিং ফিক্সচারগুলি স্বয়ংচালিত শিল্প বা অন্যান্য শিল্পে চ্যাসি উপাদান এবং অভ্যন্তরীণ ফিটিংগুলির মতো উপাদানগুলির মাত্রা যাচাই করতে ব্যাপকভাবে ব্যবহৃত হয়। তারা নিশ্চিত করে যে অংশগুলি সমাবেশের সময় সঠিকভাবে একসাথে ফিট করে এবং কঠোর কর্মক্ষমতা মান পূরণ করে।
- ব্যাপক উৎপাদন পরিবেশ:
যদি প্রচুর পরিমাণে অভিন্ন বা অনুরূপ অংশ উত্পাদিত হয়, তাহলে ফিক্সচার চেক করা অভিন্নতা এবং নির্ভুলতা নিশ্চিত করার জন্য একটি ব্যয়-কার্যকর সমাধান প্রদান করে। মানের সাথে আপস না করে উৎপাদন লক্ষ্যমাত্রা পূরণের জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।
- বিশেষায়িত পরিমাপ সরঞ্জাম প্রতিস্থাপন:
ফিক্সচার চেক করা প্লাগ গেজ এবং ওডি গেজের মতো বিশেষ পরিমাপের সরঞ্জামগুলির একটি বহুমুখী বিকল্প হিসাবে কাজ করে। তারা এখনও সঠিক পরিমাপ প্রদান করার সময় অপারেশনে সরলতা অফার করে, স্বয়ংচালিত, মহাকাশ, ইলেকট্রনিক্স ইত্যাদিতে বিস্তৃত উত্পাদন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে...
চেকিং ফিক্সচার ব্যবহার করার সুবিধা:
খরচ সঞ্চয়: বিশেষায়িত পরিমাপ যন্ত্রের তুলনায় চেকিং ফিক্সচার সাধারণত বেশি সাশ্রয়ী হয়, যা পরিদর্শন সরঞ্জামগুলিতে মূলধন বিনিয়োগ হ্রাস করে। ব্যবহারের সহজতা: এগুলি ব্যবহারকারী-বান্ধব হতে ডিজাইন করা হয়েছে, কার্যকরভাবে পরিদর্শন সম্পাদন করার জন্য অপারেটরদের জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন। নির্ভরযোগ্যতা: ফিক্সচার বা গেজ চেক করা মান নিয়ন্ত্রণের প্রক্রিয়াগুলিতে নির্ভরযোগ্যতা নিশ্চিত করে ধারাবাহিক এবং পুনরাবৃত্তিযোগ্য পরিমাপ প্রদান করে। পরিমাপযোগ্যতা: উভয় ছোট-স্কেল এবং বৃহৎ-স্কেল উত্পাদন পরিবেশের জন্য উপযুক্ত, গেজগুলি বিভিন্ন উত্পাদন ভলিউম এবং প্রয়োজনীয়তার সাথে খাপ খায়।
ফিক্সচার চেক করার অপারেশন সিকোয়েন্স
নীচের পদক্ষেপগুলি সংক্ষিপ্তভাবে ফিক্সচারগুলি ব্যবহার করে প্রস্তুতকৃত অংশগুলির গুণমান এবং মাত্রিক নির্ভুলতা নিশ্চিত করার জন্য একটি পদ্ধতিগত পদ্ধতির বর্ণনা করে৷ মানের মান বজায় রাখার জন্য এবং অংশগুলি গ্রাহকের প্রয়োজনীয়তা এবং নির্দিষ্টকরণগুলি পূরণ করে তা নিশ্চিত করার জন্য প্রতিটি পদক্ষেপ অত্যন্ত গুরুত্বপূর্ণ।
- ভিজ্যুয়াল পরিদর্শন এই ধাপ হল চেকিং ফিক্সচারের বাইরের অংশে ধারালো প্রান্ত, ফাটল এবং burrs আছে কিনা তা পরীক্ষা করা।
- গর্তের আকার পরীক্ষা করুন: গর্তের আকার পরীক্ষা করতে GO এবং NOGO পিন ব্যবহার করে।
- যন্ত্রাংশগুলিকে স্পর্শ করার জন্য ভাল করা: ডেটাম পিন, নেট-প্যাড এবং চুম্বকগুলি নিশ্চিত করার জন্য ব্যবহার করা হয় যে অংশটি সঠিকভাবে অবস্থান করা হয়েছে এবং চেকিং ফিক্সচারের মধ্যে নিরাপদে রাখা হয়েছে। এই পদক্ষেপটি সঠিক এবং পুনরাবৃত্তিযোগ্য পরিমাপ নিশ্চিত করে।
- অংশ সামঞ্জস্য করা: অংশটি সামঞ্জস্য করে এটিকে ভালভাবে যোগাযোগের নেটগুলিতে রাখুন এবং এটিকে X/Y1/Z1 এবং Y2/Z2 দিয়ে সনাক্ত করুন৷
- ক্লোজিং ক্ল্যাম্প: ক্লোজ ক্ল্যাম্প Z1,Z2,Z3।
- গর্ত অবস্থান পরীক্ষা: গর্ত অবস্থান পরীক্ষা করতে P1 পিন ব্যবহার করে।
- ট্রিম এবং পৃষ্ঠতল পরীক্ষা করা: রঙের পয়েন্ট হিসাবে ছাঁটা এবং পৃষ্ঠ পরীক্ষা করতে ফিলার এবং ট্রিম গেজ ব্যবহার করে।
- ভিজ্যুয়াল এজ ডিটেকশন: উপাদানের প্রান্তটি দৃশ্যমানভাবে সনাক্ত করুন, এটি +/-1.5 লাইনের মধ্যে এবং তদ্বিপরীত।
- রেকর্ডিং ফলাফল: পরিদর্শন পত্রক ফলাফল রেকর্ডিং. এই ডকুমেন্টেশন মান নিয়ন্ত্রণ এবং ট্রেসেবিলিটি জন্য অপরিহার্য.
- ক্ল্যাম্পিং এবং অংশ অপসারণ। একবার পরিদর্শন সম্পূর্ণ হয়ে গেলে এবং ফলাফল রেকর্ড করা হয়, ক্ল্যাম্পগুলি মুক্তি দেওয়া হয় এবং অংশটি চেকিং ফিক্সচার থেকে সরানো হয়। এটি সেই নির্দিষ্ট অংশের জন্য পরিদর্শন প্রক্রিয়া সম্পন্ন করে।
মন্তব্য:চেকিং ফিক্সচার/গেজগুলি অবশ্যই স্থিতিশীল তাপমাত্রা এবং আর্দ্রতা সহ একটি ধুলোবিহীন পরিবেশের অধীনে থাকতে হবে যখন সেগুলি পণ্য পরীক্ষা করার জন্য ব্যবহার করা হয়। প্রতিটি সেট চেকিং ফিক্সচারের জন্য, HT টুল চালানের সাথে একটি ম্যানুয়াল নির্দেশনা পাঠাবে।
মেটাল স্ট্যাম্পিং বা প্লাস্টিক ইনজেকশনের মতো উত্পাদন শিল্পে ফিক্সচার চেক করা একটি অমূল্য ভূমিকা পালন করে, পণ্যগুলি পছন্দসই স্পেসিফিকেশন এবং মানগুলি মেনে চলা নিশ্চিত করতে সহায়তা করে। তাদের নিম্নলিখিত সুবিধা রয়েছে:
- এটি একটি মেশিনে একটি ওয়ার্কপিস চিহ্নিতকরণ, পরিমাপ এবং সেট করার প্রচেষ্টা হ্রাস করে বা কখনও কখনও বাদ দেয়, উত্পাদনের দক্ষতা বৃদ্ধি করে।
- মেশিনিং নির্ভুলতা বাড়ায় এবং বিনিময়যোগ্যতা নিশ্চিত করে।
- বীজ, ফিড এবং কাটার গভীরতা বৃদ্ধির কারণে উৎপাদনশীলতা বৃদ্ধি করে, কারণ জিগস এবং ফিক্সচার উচ্চ ক্ল্যাম্পিং দৃঢ়তা প্রদান করে।
- একই সাথে দুই বা ততোধিক ওয়ার্কপিস মেশিন করার সম্ভাবনা বা কাটিয়া সরঞ্জামের সংখ্যার কারণে উত্পাদনশীলতা বৃদ্ধি করে।
- ম্যানুয়াল হ্যান্ডলিং অপারেশন কমিয়ে জনশক্তি সংরক্ষণ করে।
- এটি পরিচালনা করা সহজ, আধা-দক্ষ শ্রম যথেষ্ট।
- মেশিন টুলের বহুমুখীতা বৃদ্ধি করে।
- ওয়ার্কপিস এবং টুল তুলনামূলকভাবে নগণ্য সময়ের মধ্যে স্বয়ংক্রিয়ভাবে অপারেশনের আগে তাদের সঠিক অবস্থানে অবস্থিত। তাই এটি পণ্য চক্রের সময় হ্রাস করে।
- ভর উৎপাদনে মাত্রার পরিবর্তনশীলতা খুবই কম তাই জিগস এবং ফিক্সচারের ব্যবহার দ্বারা সমর্থিত উত্পাদন প্রক্রিয়াগুলি একটি সামঞ্জস্যপূর্ণ গুণমান বজায় রাখে।
- এটি উত্পাদন চক্রের সময় হ্রাস করে তাই উত্পাদন ক্ষমতা বাড়ায়।
- একই ওয়ার্কপিসে একাধিক টুল দিয়ে কাজ করা সম্ভব।
- নিযুক্ত জিগ এবং ফিক্সচারের গুণমান নিশ্চিত করা হলে পণ্যের আকার পরীক্ষা করার অতিরিক্ত প্রয়োজন নেই, তাই এটি গুণমান পরীক্ষা করার সময় বাঁচায়।
চেকিং ফিক্সচারের ধরন
- বৃহত্তর ধাতু অংশ ব্যবহার করে একত্রিত হয়সমাবেশ ফিক্সচার.
- সামঞ্জস্যযোগ্য ফিক্সচারলেদ ব্যবহার করা যেতে পারে যেখানে বিভিন্ন কাটিং টুল একটি সেটআপ মিটমাট করতে সক্ষম হতে পারে।
- নাকাল ফিক্সচারএটি সংযোগকারী, রড, গিয়ার এবং ফিক্সচারের মতো অংশগুলি নাকাল করার জন্য যথার্থতা দেয়।
- ঢালাই ফিক্সচারযে অংশগুলিকে আকৃতি দেওয়ার জন্য প্রয়োজনীয় অংশগুলি ধরে রাখার জন্য ব্যবহৃত হয় এবং এটি ছোট অংশ থেকে বড় অংশগুলিতে ব্যবহৃত হয়।
একটি চেকিং ফিক্সচার ডিজাইন করা এবং তৈরি করা হল ম্যানুফ্যাকচারিং প্রক্রিয়ায় নির্ভুলতা নিশ্চিত করার জন্য গুরুত্বপূর্ণ পদক্ষেপ, যার জন্য সতর্ক পরিকল্পনা, বিস্তারিত মনোযোগ এবং ইঞ্জিনিয়ারিং নীতিগুলির গভীর জ্ঞানের প্রয়োজন। এখানে কিছু পদক্ষেপ রয়েছে যা আপনাকে এই প্রক্রিয়াটির মাধ্যমে সহায়তা করতে পারে।
- প্রথমত, তথ্য সংগ্রহের মধ্যে অবশ্যই মাত্রা, সহনশীলতা এবং কোনো বিশেষ প্রয়োজনীয়তা বা বৈশিষ্ট্য অন্তর্ভুক্ত থাকতে হবে যার জন্য পরিদর্শন প্রয়োজন।
- একবার আপনার অংশের একটি 3D CAD মডেল বিশেষ সফ্টওয়্যার ব্যবহার করে তৈরি করা হয়ে গেলে, এই মডেলটিকে এর চেকিং ফিক্সচার ডিজাইন করার ভিত্তি হিসাবে ব্যবহার করুন। রেফারেন্স পয়েন্ট সারিবদ্ধ করার উপর ফোকাস করা এবং পরিমাপের যন্ত্রগুলির জন্য অ্যাক্সেস উপলব্ধ নিশ্চিত করা এটির ডিজাইনের সাফল্যের জন্য অত্যন্ত গুরুত্বপূর্ণ।
- CAD মডেল সম্পূর্ণ হওয়ার পরে, অ্যালুমিনিয়াম বা ইস্পাত মত উপযুক্ত উপকরণ ব্যবহার করে আপনার ফিক্সচার ডিজাইন করা শুরু করুন। ডিজাইনের এই পর্যায়ে স্থিতিশীলতা, অনমনীয়তা এবং সমাবেশের সহজতাকে মাথায় রাখুন। ফিক্সচারে পরিমাপের জন্য সঠিকভাবে অংশগুলি অবস্থান করার বৈশিষ্ট্য থাকা উচিত। এই অবস্থানগুলিকে সুনির্দিষ্টভাবে চিহ্নিত করতে ইঞ্জিনিয়ারিং অঙ্কন থেকে ডেটাম রেফারেন্স ব্যবহার করুন।
- সহজ গো/নো-গো গেজ থেকে আরও জটিল ইলেকট্রনিক প্রোব বা ভিশন সিস্টেমে সঠিক পরিমাপ অর্জনের জন্য আপনার চেকিং ফিক্সচার ডিজাইনে বিভিন্ন গেজ বা সেন্সর অন্তর্ভুক্ত করার কথা বিবেচনা করুন।
- আপনার নকশা চূড়ান্ত করার আগে, অপারেশন চলাকালীন অন্যান্য উপাদানগুলির সাথে সম্ভাব্য হস্তক্ষেপ বা সংঘর্ষ সনাক্ত করতে এবং কার্যকারিতা নিশ্চিত করতে এবং পরে ব্যয়বহুল পুনর্ব্যবহার কমাতে সম্ভব হলে ভার্চুয়াল সিমুলেশনগুলি সম্পাদন করুন। এটি করা দক্ষতার গ্যারান্টিতে সহায়তা করে এবং পরবর্তীতে ব্যয়বহুল পুনর্ব্যবহার প্রতিরোধে সহায়তা করে।
- একবার ডিজাইন অনুমোদিত হলে, বানোয়াটভাবে এগিয়ে যাওয়ার আগে ডিজিটালভাবে এটিকে পুঙ্খানুপুঙ্খভাবে যাচাই করুন। CNC মেশিনিং কৌশলগুলি যেমন মিলিং ড্রিলিং টার্নিং প্রথাগত হ্যান্ড টুলের সাথে ব্যবহার করা যেতে পারে যেমন করাত ফাইল ড্রিলগুলি আকার কাটতে এবং চূড়ান্ত একত্রিত পণ্যগুলির জন্য ক্লায়েন্ট-প্রদত্ত স্পেসিফিকেশন অনুযায়ী পৃথক উপাদানগুলি একত্রিত করতে।
ফিক্সচার চেক করার জন্য ব্যবহৃত সাধারণ উপকরণ
ডিজাইনিং এবং চেকিং ফিক্সচার তৈরি করার জন্য উপযুক্ত উপকরণ নির্বাচন করা সফলভাবে ডিজাইন বা নির্মাণের জন্য অত্যন্ত গুরুত্বপূর্ণ। উপাদানটির স্থায়িত্ব, নির্ভুলতা এবং স্থায়িত্বের মতো গুণাবলী থাকা উচিত - এখানে কিছু উপাদান রয়েছে যা প্রায়শই ব্যবহৃত হয়:
- অ্যালুমিনিয়াম।
- ইস্পাত।
- যৌগিক উপকরণ।
- প্লাস্টিক 5. ইপোক্সি রেজিন।
মান নিয়ন্ত্রণ এবং চেকিং ফিক্সচার রক্ষণাবেক্ষণ
- কোয়ালিটি কন্ট্রোলের জন্য যেকোনো চেকিং ফিক্সচারের পর্যায়ক্রমিক পরীক্ষার প্রয়োজন হয় যাতে তারা সর্বোত্তমভাবে কাজ করছে, যেমন পরিচিত মানগুলির বিরুদ্ধে পরিমাপ যাচাই করা, কার্যকরী পরীক্ষা করা এবং কোনো পরিধান বা ক্ষতির জন্য পরিদর্শন করা। এটি তাদের জন্য নির্ধারিত মানগুলির বিরুদ্ধে পরিমাপ পরীক্ষা করার পাশাপাশি কার্যকরী পরীক্ষা পরিচালনা বা পরিধান বা ক্ষতির লক্ষণগুলির জন্য পরিদর্শন অন্তর্ভুক্ত করতে পারে।
- রক্ষণাবেক্ষণ ফিক্সচার চেক করার জীবনকাল দীর্ঘায়িত করার জন্য একটি অপরিহার্য ভূমিকা পালন করে। নিয়মিত পরিষ্কারের ফলে ধ্বংসাবশেষ বা দূষিত পদার্থগুলি অপসারণ করা উচিত যা এর কার্যকারিতাকে প্রভাবিত করতে পারে; উপরন্তু, চলন্ত অংশ লুব্রিকেটিং ঘর্ষণ এবং পরিধান-অশ্রু কমাতে সাহায্য করে।
- সঠিক পরিমাপ বজায় রাখার জন্য নিয়মিত ক্রমাঙ্কনও গুরুত্বপূর্ণ, তাই ফিক্সচারগুলিকে সঠিকভাবে রিডিং প্রদান করা চালিয়ে যেতে নিশ্চিত করার জন্য ট্রেসযোগ্য রেফারেন্স স্ট্যান্ডার্ডগুলি ব্যবহার করে সেট বিরতিতে ক্রমাঙ্কিত করা উচিত।
